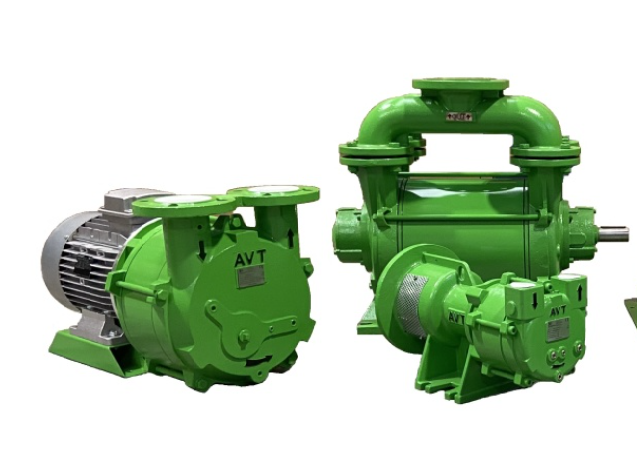

Amplia gama de bombas de vacío de anillo líquido diseñadas para cumplir con las condiciones de proceso más severas, disponibles en diferentes construcciones y materiales, capaces de alcanzar 33 mbar abs. en condiciones de referencia, son la opción correcta para manejar mezclas de gases contaminados, corrosivos o explosivos, incluidos vapores y líquidos arrastrados.
La ausencia de contacto interno de metal con metal, la compresión isotérmica, el diseño robusto, el funcionamiento versátil y sin aceite son las principales características que contribuyen a alcanzar altos estándares de confiabilidad.
Uso como compresor hasta 2 bar r, posible seleccionando el tamaño correcto del motor.

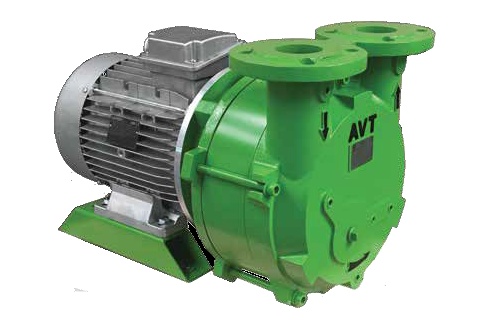

Las series AVM y AVL constan de bombas de vacío de anillo líquido de una sola etapa, adecuadas para lograr un vacío profundo. Ambas series montan el mismo sistema hidráulico pero con diferente construcción: la característica de la serie AVM monoblock consiste en la fijación directa del cárter de la bomba al cárter del motor y en el montaje del rodete directamente sobre el eje del motor con el objetivo de favorecer la compacidad.
La serie AVL, identificada como estilo linterna, se diferencia de la anterior por la presencia de un soporte intermedio que permite conectar la bomba por un lado y el motor por el otro. Se debe preferir esta construcción siempre que el motor eléctrico estándar no cumpla con los requisitos del cliente o de la aplicación, como las áreas clasificadas ATEX. El motor a montar en la linterna debe ser del tipo embridado “B5” y la conexión de los ejes se asegura mediante un acoplamiento flexible. El cierre del eje se realiza mediante un cierre mecánico de simple efecto según DIN 24960. El vacío final final que se puede conseguir es de 33 mbar ass. en condiciones estándar. Esto es posible gracias a la presencia de la válvula en la placa del puerto que aumenta el rendimiento cuando se opera en alto vacío.
Hay dos ejecuciones estándar disponibles:
CS La bomba está fabricada en hierro fundido con placa de puerto de acero inoxidable AISI 316 e impulsor
SS La bomba está fabricada con todas las piezas “mojadas” en acero inoxidable AISI 316.

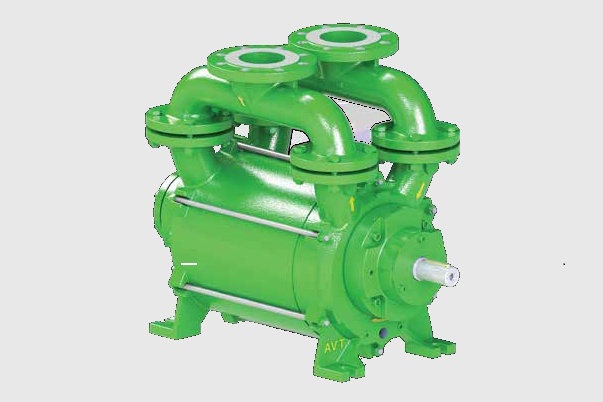

La serie AVA consta de bombas de vacío de anillo líquido de una sola etapa, adecuadas para lograr un vacío profundo. Todos los modelos AVA se caracterizan por ser bombas de eje libre por lo que el accionamiento queda asegurado mediante un acoplamiento flexible que hace que el eje de la bomba sea solidario con el eje del motor.
Para los tamaños AVA 606 y AVA 806 la velocidad de funcionamiento de referencia es la velocidad del motor de 4 polos mientras que para los tamaños AVA 1206 y AVA 1806 la velocidad de funcionamiento de referencia es la velocidad del motor de 6 polos. Para una mayor versatilidad, el funcionamiento del variador de frecuencia es posible dentro de los límites establecidos por el fabricante. Visualmente se identifican por la presencia de dos colectores, el colector de succión y el colector de descarga, que tienen la función de distribuir o recolectar el gas hacia/desde las carcasas de los extremos de succión/descarga ubicadas en ambos extremos del impulsor. La versión ATEX está disponible bajo pedido.
El cierre del eje se realiza mediante un cierre mecánico de simple efecto según DIN 24960, en cada extremo de la bomba. Los dispositivos de sellado de eje distintos a los estándar requieren una evaluación técnica que se puede realizar bajo pedido. El vacío final final que se puede conseguir es de 33 mbar. en condiciones estándar. Esto es posible gracias a la presencia de la válvula de puerto variable en cada placa de puerto, que aumenta el rendimiento en alto vacío.
Están disponibles tres ejecuciones estándar:
CN La bomba está fabricada en fundición con impulsor de hierro nodular, placas de puerto de acero inoxidable AISI 316 y eje en AISI 420
CS La bomba está fabricada en fundición con placas de puerto de acero inoxidable AISI 316 e impulsor pero eje en AISI 420
SS La bomba está fabricada con todas las partes “mojadas” en acero inoxidable AISI 316.

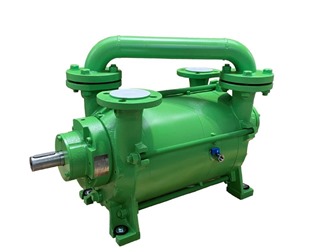

Las series AVD y AVDL constan de bombas de vacío de anillo líquido de dos etapas, adecuadas para funcionar en vacío profundo aprovechando dos impulsores que trabajan en serie.
Ambas series montan el mismo sistema hidráulico pero con diferente construcción: las series AVD son del tipo eje libre pero las series AVDL se identifican como estilo linterna que se diferencian de las anteriores por la presencia de un soporte intermedio que permite el montaje directo de bridas tipo “B5”. motores.
En ambas series, la conexión entre el eje de la bomba y el motor está asegurada mediante un acoplamiento flexible. El cierre del eje se realiza mediante un cierre mecánico de simple efecto según DIN 24960, en cada extremo de la bomba. Los dispositivos de sellado de eje distintos a los estándar requieren una evaluación técnica que se puede realizar bajo pedido. El vacío final final que se puede alcanzar es de 33 mbar abs. en condiciones estándar.
Hay dos ejecuciones estándar disponibles:
CS La bomba está fabricada en hierro fundido con placas de puerto e impulsores de acero inoxidable AISI 316.
SS La bomba está fabricada con todas las partes “mojadas” en acero inoxidable AISI 316.
